Технический бюллетень по использованию утеплителя Эковата
Эковата (целлюлозный
утеплитель) может быть использована для утепления мансард (чердаков),
стен, перекрытий и других элементов здания.
Это руководство охватывает типичные элементы конструкции дома и некоторые
наиболее общие методы установки утеплителя в новые (строящиеся) и уже
используемые дома.
1.Цели
Это рекомендованное руководство охватывает применение Эковаты (целлюлозного
материала) для утепления мансард (чердаков), полостей в стенах и между
этажами домов для одной семьи или нескольких посредством пневматического
оборудования для задувания и рассыпкой, к примеру, на чердаках.
2.Назначение
Назначением этого руководства является информирование установщиков утеплителя,
разработчиков систем оборудования и пользователей о допустимом порядке
правильной установки.
3.Применяемые
документы
3.1.Стандарты Американского общества
по испытанию материалов (ASTM)
С-168 Стандарт Определений терминов касающихся теплоизоляционных материалов
(C-168 Standard Definition of Terms Relating to Thermal Insulating Materials)
С-739 Стандарт Спецификации для Термоизоляционного материала, основанного
на распушенном целлюлозном волокне
(C-739 Standard Specification for Cellulosic Fiber (Wood Base) Loose Fill
Thermal Insulation)
С-755 Стандарт Рекомендованной Практики для выбора пароизоляции для Термоизоляционного
материала
(C-755 Standard Recommended Practice for Selection of Vapor Barriers for
Thermal Insulation)
С-1149 Стандарт Спецификации для самостоятельного утепления методом нанесения
целлюлозного термо/шумо изоляционного материала напылением
(C-1149 Standard Specification for Self-Supported Spray Applied Cellulosic
Thermal/Acoustical Insulation)
С-1015 Стандарт Практики для утепления термоизоляционным материалом на
основе целлюлозного и минерального распушенного волокна
(C-1015 Standard Practice for Installation of Cellulosic and Mineral Fiber
Loose-Fill Thermal Insulation)
Е-241 Стандарт Рекомендованной Практики для увеличения долговечности конструкции
зданий против разрушения от влаги
(E-241 Standard Recommended Practice for Increase Durability of Building
Constructions Against Water Damage)
3.2.Федеральные нормы
16 Свод Федеральных Норм Часть 1209 Временный стандарт Комиссии по безопасности
потребительской продукции для Целлюлозного утеплителя
(16 CFR (Code of Federal Regulations) Part 1209 Consumer Products Safety
Commission Interim Safety Standard for Cellulose Insulation)
16 Свод Федеральных Норм Часть 460 ФТК (Федеральная торговая комиссия)
Регулирующее правило в торговле, маркировке и рекламе утепления для жилья
(16 CFR (Code of Federal Regulations) Part 460 FTC Trade Regulation Rule,
Labeling and Advertising of Home Insulation)
4.Основные
определения
4.1.Листы облицовки – жесткий,
неводостойкий, отделочный материал на подобии сухой штукатурки, гипсокартона
или клееной фанеры, который используется для обшивки каркаса стен. Тем
самым создается полость, в которую задувается утеплителя. Материал должен
иметь достаточную жесткость для того, чтобы выдерживать давление, создаваемое
при задувании утеплителя.
4.2.Заглушка – материал, используемый
для удержания утеплителя.
4.3.Задувной шланг – шланг, используемый
для подачи утеплителя в стены через отверстия.
5.Предварительная
инспекция здания
5.1.До утепления здания должен
производиться соответствующий осмотр. Для каждой зоны под утепление выносится
специальное заключение.
5.1.1.Отверстия в перекрытиях
или в фасадах, через которые возможно высыпание утеплителя, заделываются.
5.1.2.Ненадежные участки внутренней
обшивки стен, которые, вероятно, не смогут выдержать давления, создаваемого
при задувке, должны быть укреплены, либо в этих местах необходимо задувать,
используя меньшее давление.
5.1.3.Стены с изменениями в конструкции
(встроенные книжные полки или шкафы), в которых возможно образование труднодоступных
для задувания участков, потребуют дополнительных временных технологических
отверстий для утепления.
5.1.4.Стены с полостями, используемыми
как воздуховоды вентиляции или систем воздушного обогрева, не должны задуваться
утеплителем.
5.1.5.Открытые участки обогревательных
воздуховодов или систем кондиционирования в зонах утепления должны быть
ограждены от попадания в них утеплителя специальными заглушками.
5.1.6.Полости стен, открытые
в подвал или погреб, должны быть запечатаны.
5.1.7.Внешние стены эксплуатирующегося
здания должны быть обследованы на предмет отшелушивания окрасочного слоя
или другие проблемы, связанные с сыростью. Одним утеплением такие проблемы
не решить. Вероятна необходимость применения других решений.
1А
6.Подготовка
строения
6.1.Новое здание

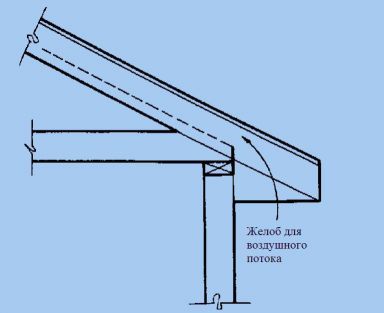

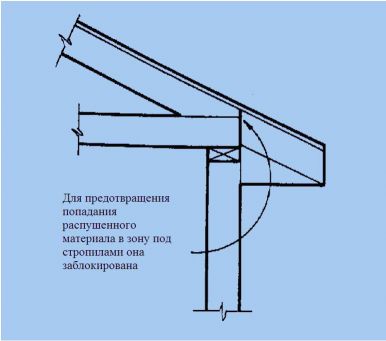

6.1.1.В местах, где используется
отдельные отдушины (воздушные каналы) в районе стропил, пространство с
обеих сторон от балки должно быть обеспечено доступом воздуха посредством
желобов (смотрите изображения 1А и 1Б). Всё остальное пространство должно
быть полностью заглушено.
6.1.2.Небольшие пустоты вокруг
дверей и окон должны утепляться до установки внутренней облицовки. При
этом не следует задувать материал слишком плотно, дабы не повредить конструкции
рам.
6.1.3.Утепление углов чердаков
зданий с вальмовыми крышами может потребовать специальных насадок для
задувки.
1Б
Альтернативно, углы такой крыши можно утеплить до установки листов гипсокартона.
Любые другие зоны, недоступные после внутренней отделки помещения, должны
утепляться аналогичным образом.
6.2.Эксплуатируемое здание

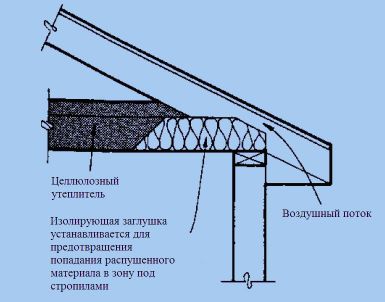

В районе стропил, где есть вентиляционные каналы, проем с чердака в зону
под стропилами можно заблокировать с помощью изолирующей заглушки между
эковатой и концом стропил (Смотрите изображение 2). Изоляция не должна
занимать всё пространство между чердаком и крышей. Должно быть расстояние
порядка 3 см между утеплителем и крышей для вентиляции.
2
6.3.Новое или эксплуатируемое здание
6.3.1.Заглушки должны устанавливаться
во всех зонах доступа к чердаку для того, чтобы предотвратить вываливание
утеплителя.
6.3.2.Заглушки должны быть вокруг
элементов освещения, систем обогрева и дымоходов. Просвет между элементами
системы отопления и легко воспламеняемыми конструкциями должен подчиняться
соответствующим нормам безопасности. Заглушка должна располагаться так,
чтобы удерживать утеплитель минимум на расстоянии порядка 8 см от элементов,
излучающих тепловую энергию.
6.3.3.Лестничные колодцы и пустоты
стен, которые открыты на чердак, должны быть обшиты листами облицовки
для удержания утеплителя (Смотрите раздел 4.1).

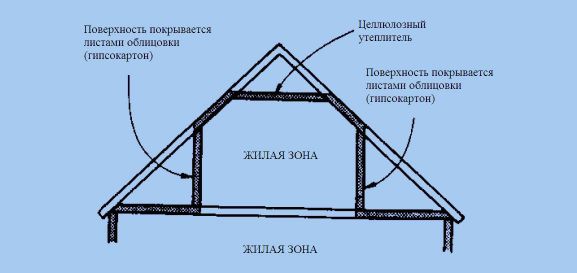

6.3.4.Любые стены между обогреваемой
и необогреваемой зонами должны быть обшиты листами облицовки для создания
пустот под утеплитель (Смотрите изображение 3)
3
7.Требования
к расходу на единицу площади
Во время установки утеплителя внимание должно уделяться не тому, чтобы
превысить площадь утепленной части здания с наименьшим расходом утеплителя,
а соблюдению требуемой плотности и толщине утепляемого слоя. Это меры,
необходимые для достижения зданием класса энергоэффективного.
8.Процедура
применения
8.1.Перекрытия
8.1.1.Для зон открытого доступа
возможно применение как ручной укладки, так и механизированной. Если установка
утеплителя производится посредством задувной машины, желательно соблюдение
рекомендованных производителем настроек оборудования.
8.1.2.Закрытые пустоты перекрытий
должны утепляться с помощью задувных машин, при этом необходимо полное
заполнение этих пустот эковатой. Это достигается путем вставки задувного
шланга в каждую такую полость. Расход материала на единицу площади должен
согласовываться с нормами производителя оборудования и утеплителя.
8.2.Стены (эксплуатируемое здание)
8.2.1.Утепление должно производиться
посредством задувных машин. После того как просверлены отверстия для задувки
необходимо проверить пустоты на наличие противопожарных перемычек или
других препятствий. Необходимо достижение требуемой плотности задувки
для предотвращения усадки.

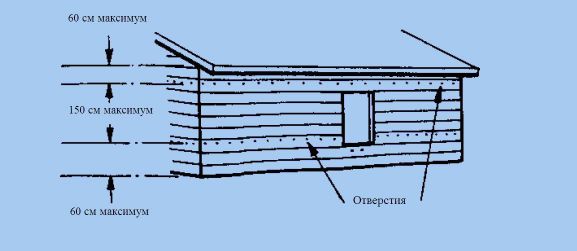

8.2.2.Так же рекомендуется задувка
через внешний сайдинг (внешняя облицовка зданий). Отверстия варьируются
в диаметре от 1,5 до 5 см в зависимости от внешней обшивки. Вертикальное
расстояние между отверстиями и верхним или нижним краем стены не должно
превышать 60 см, между рядами отверстий – 150 см (Смотрите изображение
4). В домах с горизонтальной обшивкой досками внакрой отверстия должны
быть максимально близки к линии тени. В зданиях с кирпичной облицовкой
отверстия не должны превышать 2 см в диаметре, при этом сверление производиться
в швах. Все технологические отверстия после утепления заполняются подходящими
заглушками.
4

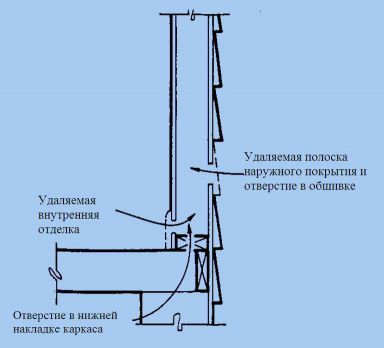

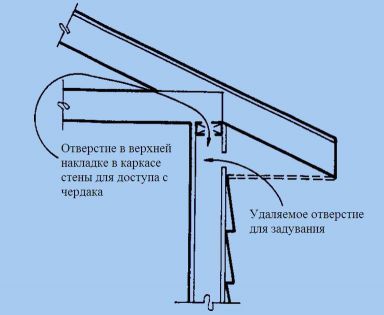

8.2.3.При применении задувных
машин необходимым является только одно отверстие на полость. Задувной
шланг необходимо просовывать достаточно далеко. При этом размер шланга
зависит от размера допустимого отверстия, которое можно просверлить. (Смотрите
изображения 5А и 5Б с различными точками для проникновения задувного шланга)
8.3.Стены (новое здание)
5А
5Б
Технология с использованием задувных машин по утеплению, как и для эксплуатируемых
строений, применяется на новых (строящихся) объектах, однако так же может
применяться и влажная задувка эковаты с водой или клеем в качестве связующего
элемента.
8.3.1.При влажном распылении
эковаты вместе с утеплителем через специальные форсунки подается жидкая
компонента под давлением. Это позволяет изоляции быть «самоудерживающейся».
Клей может подаваться в жидком состоянии во время напыления, либо быть
компонентом эковаты в сухом виде и активизироваться с помощью воды, подаваемой
как жидкий компонент. Утеплитель наносится на стены в соответствующие
пустоты изнутри здания. Все элементы, нанесение утеплителя на которые
не требуется (окна, электрощитки и т.д.), должны быть закрыты. Стены могут
быть обшиты листами облицовки практически сразу после влажного нанесения
эковаты, однако применение пароизоляционных покрытий, таких как краски,
нежелательно на внутренней поверхности в течение 1-2 дней.
8.3.2.Применяются различные типы
систем постоянного удержания эковаты в новых стенах. При этом для всех
есть определенные значения плотности задувки, необходимой для предотвращения
усадки. При этом значения приблизительно равны:
Зона утепления//Стены//Перекрытия//Чердаки
Значения плотности, кг/м3//50//35//40
Заключение
Установка утеплителя – это ответственный технологический процесс. Не доверяйте
утепление вашего жилья сомнительным работникам. Мы гарантируем качественное
утепление вашего жилья, дальнейший комфорт и удобство проживания.
|
